220 V Vanha mittaritaulu. Vuodelta 1957. Rantasalmi 10.11.2017
Kuvaaja: Pete Jaakkola

25.11.2017 00:39 <Hartsa> Ja Valmetin 1-vaihe mittarilla =D Monestikkohan on kerennyt pyörähtää ympäri.....
25.11.2017 01:44 <Jouko> 1950-luvun talossa riittänyt yksi sulake, kun eräässä 60-luvun kt yksiössä oli jo kolme nallia (valo-liesi-kh). Paljonko lienee kt yksiöissä nykyään, riittääkö edes 12 moduulin keskus.. ;) (vrt. http://calm.iki.fi/tolpat/kuva/9146 )
25.11.2017 12:36 <RicuP > Onhan niitä jo perus vuokrayksiöissäkin. Liesi 3x 16, APK 16, mikro 16, jääkaappi 16, keittiö sukot 16, PK 16, KVR 16, val. et/ ph 10, val oh 10, teletila 10, (palovaroitin 10), (parveke 16) (kiuas 3x 16), plus vikikset.

Keskus on vanha Tateka Oy
25.11.2017 18:35 <Keijo Väänänen> Monesti näkee noissa vanhoissa tulppasulakekeskuksissa, että asunnossa on taulussa yksi 16A nalli, mutta siitä samalta sulakkeelta lähtee johdot pyykinpesukoneelle ja keittiön pistorasioille. En ymmärrä mikä säästö siinäkin on ollut, kun tuskin ylimääräisen varokepesän hinta on mikään päätähuimaava ollut 60-70-luvuilla, kuitenkin on putkitettu omina syöttöinä ryhmät. Kerran kävin v. 1956 asuntoon vaihtamassa uuden keskuksen ja lisäämässä astianpesu- ja pyykinpesukoneille omat 16A ryhmät. Asukas ei halunnut uusia vanhoja ryhmiä vaan ne vain kytkettiin takaisin uuteen keskukseen. Vanha keskus oli pintamallinen, saman valmistajan kun kuvassa, kolme sulaketta: 2X10A valaistukselle ja 20A liedelle. Lieden kaapeli oli vielä 4mm2, jota ei nykyään taideta enää käyttää.
25.11.2017 18:37 <Make> Mittarissa ei tosiaan ole kovin montaa numeroa...
Ainoa lähtö kai haarautuu tuossa jakorasiassa. Toinen tapetin kohouma on kai syöttökaapeli. Ei taida olla käytössä, kun pääkytkin on nollilla.

Töissä on Tateka-piirustuslamppu, muuten en ole ko. merkkiä nähnyt.
25.11.2017 20:18 <RicuP > Eräässä hylätyssä talossa on myös samanlainen keskus, mutta mittari viety ja pääkytkimessä sinetöity lappu, jossa kielletään kytkeminen ilman lupaa. Talossa ei ollut kuin olikohan kolme ryhmää ja syöttö 3~ amka, josta taloon tuli vain 1~. Talo on muutenkin mielenkiintoinen, sillä siellä on kaikki irtain vaatteita ja postikortteja myöten. Lisäksi hieno vanha puinen omilla jaloilla oleva tv.

Tateka merkkisiä valaisinkoukkukansia on näkynyt useasti. Tatekan piirustusvalaisimet tuntuvat olevan hinnoissaan. Koulussa oli metallisorvissa semmoinen.
25.11.2017 20:34 <Pete> Tuokin talo on kylmillään. Olisin ottanut irti seinästä jos olisi ollut työkaluja mukana. Täytyy käydä joku toinen kerta uudestaan. Ylhäällä olevassa tarrassa annetaan ohjeeksie mm. jotain siihen suuntaan että "huoneistosta poistuttaessa pitkähköksi ajaksi tai ukonilman uhatessa maaseudulla on virran katkaiseminen suotavaa"
25.11.2017 20:36 <Pete> Mittarin nimellisvirta on 10(30) A.
25.11.2017 20:38 <Make> En nyt tiedä, mitä varokepesä (tai rivi) keskusvalmistajalle maksaa, mutta yksittäispesä tuolla on noin 10E: http://www.sahkobit.fi/verkkokauppa/varokepesa-kvc12-p-382.html
Hiljattain tehtiin yhteen kerrostaloon uudet keskukset. Alkuperäiset olivat juuri kuvan tyylisiä ja vuosikymmenien varrella osa oli vaihdettu vaikka millaisiin. Vaatekaapissa useimmat näyttivät olevan.
4mm2 johdinta käytetään yhä keskuksissa, työmaalla ei kai juurikaan.

Ai se valaisin voisi olla arvokas. Tuollainen Lival Kitkan tyylinen on, vaan suppilomaisempi varjostin: http://calm.iki.fi/tolpat/kuva/952
25.11.2017 21:19 <RicuP > Ennen pihisteltiin. Pistorasioitakin oli vielä 50 - luvullakin usein vain yhdellä tai kahdella seinällä ikkunan pielessä ja joskus nekin 1-os. Ei 6-kytkentää,vaan yksi 1-kytkin, ellei 5m ylity. Ulkovalona yksi posliinivalaisin oven yläpuolella, tai talon nurkalla. Saunassa ja pesuhuoneessa yhteinen posliinivalaisin seinään tehdyn reijän keskellä katossa, ym.
Hyvinkään eräässä 1950 - luvun koulussa on rehvasteltu, kun on kellarin valot tehty niin, että kaapelit seinällä ja jokaisen valaisimen kohdalla rasia seinällä, josta lähtee 20cm pätkä katossa olevaan viistoon posliinivalaisimeen. Näin on tehty kymmeniä metrejä käytävällä ja vissiin vielä 7-kytkennällä. Ulkokatoksessa kymmeniä upotettuja pyöreitä valaisimia, joissa jokaisessa 3x E27. Tosin muina ulkovalona ollut alunperin vain pari torvivalaisinta ja kolme Idmanin kupariheitintä, vaikka piha on reilun kokoinen.

Tatekan hinnat on parhaimmillaan useampia satasia.. Lie enemmän kuin olisi ollut uutena. Sama pätee kaikkiin vanhoihin teollisuusvalaisimiin. Industrial ja steampunk on näköjään muotia.
25.11.2017 22:03 <Make> Sen olen nähnyt, että pistorasioita on juuri yksi per huone.
Ehkä posliinivalaisimissa ei riitä liittimet 7-kytkentään.
Sähköä on varmaan mennyt, jos aina 3x E27...

Se Tateka on tuollainen: http://www.pictame.com/media/1445847157320378248_4525065564 Yhdessä koneessa taas on tuollainen näköjään Tateka sekin: https://www.bukowskis.com/fi/lots/965632-tyovalaisin-kirjoituspoydan-valaisin-tateka-tampereen-teraskaluste-1960-luku
25.11.2017 22:09 <Make> Tuo tarra keskuksissa on kai ollut aikoinaan pakollinen. Siinähän lukee myös jotain: "Ennen johtokorjauksia on sähkö aina katkaistava pääkytkimellä. Virheellisten sulakkeiden käyttö on kielletty." Mikä lienee ollut pääsulake, 10A...
25.11.2017 22:36 <Pete> Nehän siinä lukevat myös. Täytyy seuraavalla visiitillä tutkia kytkentöjä tarkemmin. Kyseessä on entinen kyläkauppa, jossa on ollut samassa talossa myös kauppiaan asuntopuoli. Olisikohan kaupan puolella ollut oma sulaketaulu. Tuskin 10 A olisi riittänyt kun talossa oli myös vanha vesikiertoinen keskuslämmitys. Lämmönlähdettä tosin en huomannut katsoa.
26.11.2017 04:34 <muhentaja> Enämpi tai vähempi päteviä muisteluja sukulaisten maatilalta: Sähköyhtiön syöttö navetan seinälle, missä mittarilla varustettu 3x25A pääkeskus. Keskuksella romppasen hanska ja 3-vaihelähdöt lypsykoneelle ja kahdelle MAKO-vesipumpun moottorille. Keskukselta yksivaihelähdöt talousrakennuksien valaistusta ja maitotankin jäähdytystä varten, ja eristämättömällä kuparijohdolla takaisinpäin parin tolpan verran asuinrakennukselle. Asuinrakennuksella on sitten mittariton sulaketaulu 6/10A sulakkeilla.
26.11.2017 20:12 <Make> Ehkä tuo onkin sarjamittari, ei kai 1x10A sentään kaupalle voi riittää.
3x25A ei varmaan "ihan" riitä nyky maatiloille. Romppasen hanskaan jos liitti jotain, ei varmaan paljon muuta uskaltanut käyttää samalla.
26.11.2017 20:50 <M. Asentaja> Olen Maken kanssa samaa mieltä, kyseessä mahdollisesti asuntopuolen alamittari koska pääsulakettakaan ei ole. Meidän on helppo hymähdellä noille vanhoille mitoitukselle mutta on otettava huomioon k.o. ajan olosuhteet. Tarkistin oman työnantajani historiikista että esim.vuonna 1928 "valaistusvirran" hinta oli 3,5 markkaa kWh;lta ja saman yhtiön asentajan tuntipalkka tuona vuonna oli 5 markkaa. Siis yhden tunnin bruttopalkalla saisi hieman reilun kWh;n verran sähköä, kyllä kytkin napsahtaisi aina kun mummo lähtisi kammarista!
Toinen asia oli matriaalipula, ei saanut kilkkeitä hyllystä ottamalla. Esimerkiksi kuparilankaa sai sodan jälkeen Outokummulta jos jakelulaitos lähetti asentajiaan töihin kuparin louhijalle.
27.11.2017 17:26 <Hartsa> Make ja tarrassa oli että sähköt on syytä katkaista asunnosta pitkähkön poissaolon ajaksi sekä myös ukkosella. Kyllä noin se meni joskus aikoineen outokummun kaivoksella. Ja eihän ennen taloissa ollut kuin pari kolme hehkulamppuvaloja ja radion pistoke ja yksi pistoke ikkunan luona oli jo ylellisyyttä ;)
28.11.2017 11:53 <Mikko Herpman> Joo, eipä sitä ole ollut radion lisäksi montaa liitettävää sähkölaitetta 50-luvulla. Telkkarihan tuli sitten seuraavana olkkariin ja ehkä jalkalamppu nojatuolin viereen. Keittiössä ei varmaankaan ollut sähkölieden ja jääkaapin lisäksi juuri muuta, milloin tuli ekat leivänpaahtimet, kahvin- ja vedenkeittimet.
28.11.2017 19:55 <Make> Ainakin materiaalipulaan voi uskoa. Tuolla olevat pintakalusteet ovat samasta talosta ja kaikki eri valmistajan. Lisäksi oli ainakin yhtä merkkiä lisää. http://calm.iki.fi/tolpat/kuva/10012
Kuulemma kyseiselle maatilalle tuli ensimmäisten joukossa sielläpäin sähköt ja puhelin. Oli myös Helvarin putkiradio. Sähköhellan pistorasia tuli 10A:n valaistusryhmästä, jos hellaa nyt edes oli. Luonnollisesti puuhellaa käytettiin normaalisti.
02.12.2017 22:59 <Make> Onkohan RicuP:n 25.11 mainitsema liittymä laitettu ylläpitoon vai ehkä purettu: https://www.caruna.fi/sahkoliittymat/en-enaa-tarvitse-sahkoa/liittyman-yllapito-vai-purkaminen

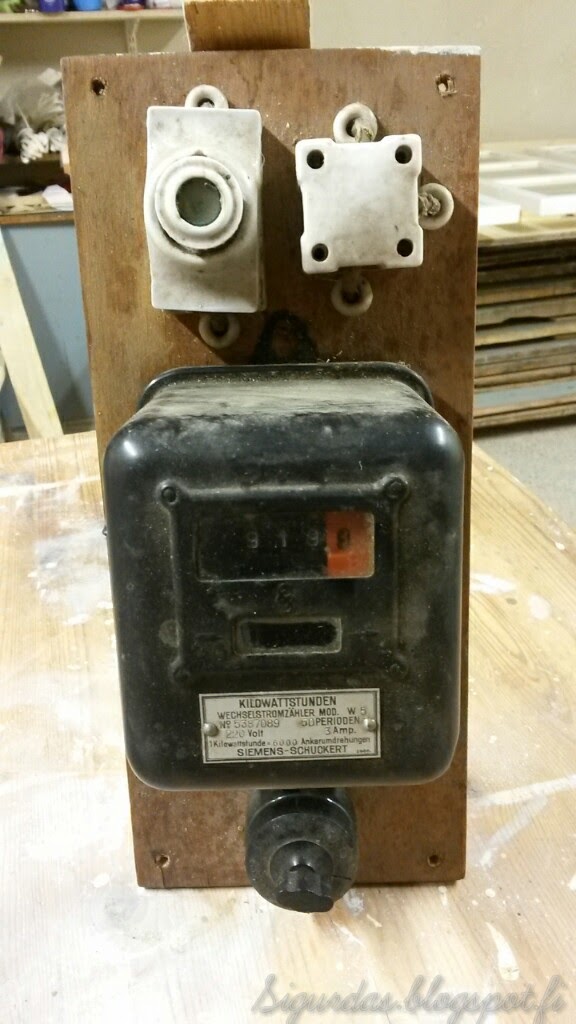

05.07.2019 04:08 <Matti Kainulainen> Kuvaan liittyen muisto sähköasentajan urani alusta. 1970-luvulla asuin Helsingissä ja aloitin sähköasentajan työt siellä v.1977. 70-80-lukujen taitteessa tehtiin moneen vanhaan kantakaupungin kerrostaloon sähköremontteja. Yksi mieleen painunut työmaa oli todella ränsistynyt kerrostalo, rakennusvuosi oli muistaakseni 1919. Koko talo meni täysremonttiin ja talotekniikka laitettiin uusiksi kokonaan. Sähköt oli todella vaatimattomat, pienissä asunnoissa oli vain yksi 10A sulake, jonka takana kaikki valot ja ne vähäiset pistorasiat. Aikojen saatossa vanhoja sähköjä oli jatkettu pintana mistä oli vain helpoin ottaa, siinäpä oli nuorelle asentajalle hommaa. Erikoista oli myös mittaritaulut asunnoissa jotka olivat puusta tehtyjä. Lakattu puulevy, joka oli korotettu pari senttiä irti seinästä posliinisilla korokkeilla, puulevyyn oli sitten ruuvattu mittari, pääkytkin ja ryhmäsulake joita tosiaan oli joko 1 tai 2 asunnon koosta riippuen. Tuossa kuva mikä on lähes vastaava: https://1.bp.blogspot.com/-Wffgi0stUxY/WHJ_DyWeTXI/AAAAAAAAC6U/aFwTeJsdaEgkR8CCSKXNcGppn_xrJntjwCKgB/s1600/20170108_185556_wm.jpg
Nousujohdot oli todella ohuet, olisiko peräti ollut 4x6 tai 4x10 yhteisnousu per. rappu. Porraskäytävässä oli sitten joka tasanteella seinässä upotettu peltirasia ja siitä yhteisnoususta oli ryöstetty asuntoihin 2x4mm2 piuhat taululle. Noususulakkeena oli muistaakseni 3x25A tai 3x35A. Mitään isoja kuormia tuolloin ei ollut kun taloissa oli kaasuliedet ja pesukonepaikkoja ei asunnoissa ollut. Kellarissa sähköpääkeskuksena toimi isohko avorakenteinen marmoritaulu, josta jäi mieleen 3x80A tulppasulakkeet päävarokkeina ja paljaat jännitteiset veitsikytkimet taulun pinnassa, sai olla tarkkana ettei ottanu tällejä. Hirmuinen urakka se oli, mutta joka asuntoon vaan tehtiin 3-vaihenousut, sähköliedet, uudet mittaritaulut ja pääkeskus. Vuosi taisi olla 1980.
05.07.2019 15:55 <Make> En ole ennen kuullut puisesta keskuksesta. Paloturvallisuuden kannalta epäilyttävän oloinen ratkaisu.
05.07.2019 18:57 <Keijo> Olihan sitä toisen maailmansodan jälkeisenä pula-aikana ihan sähkötarkastuslaitoksen lupakin valmistaa vanerista sulaketauluja, kun metallista oli pulaa. Minultakin löytyy vanerista tehty mittarialusta 40-luvulta, voin laittaa kuvankin siitä tänne. Ensimmäiset viralliset varmuusmääräyksetkin tuli vasta vuonna 1930 ja ennen sitä asioista ei oltu niin tarkkoja. Olihan ennen sotia vielä yleistä, että kostean tilan pistorasiatkin oli maadoittamattomia kun schuko ei ollut vielä saapunut Suomeen.
05.07.2019 23:11 <Make> Vai schuko saapui myöhemmin, se selittää vähän tuota: https://calm.iki.fi/tolpat/kuva/8517
