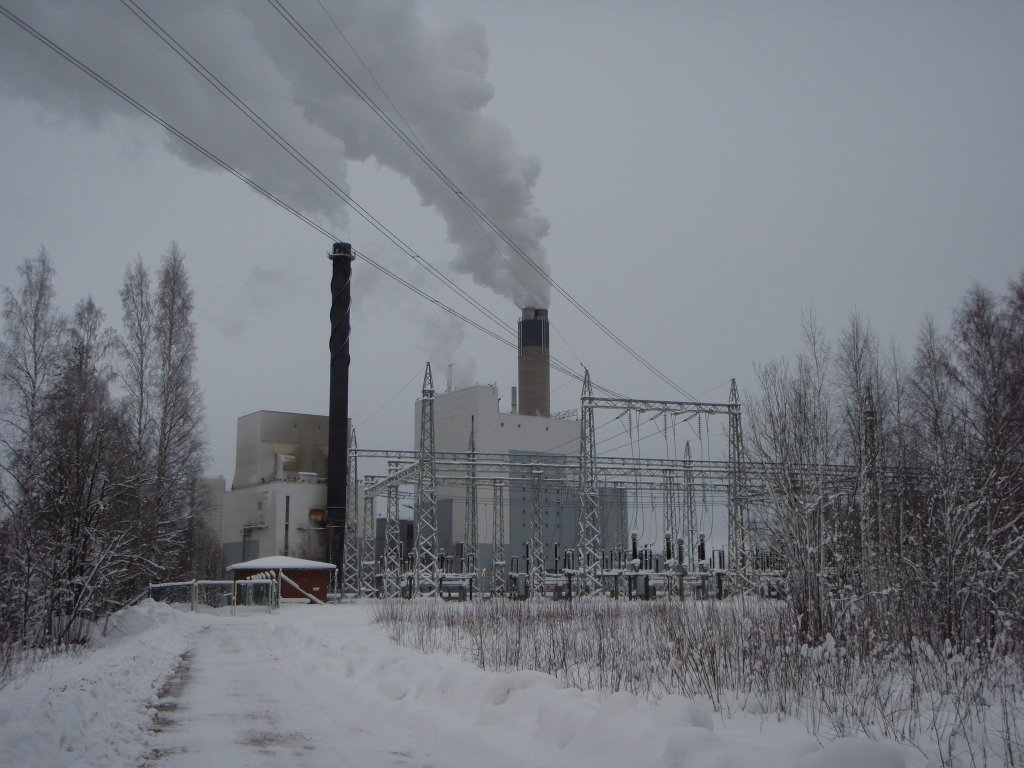

110 kV Sellua pilataan. Taustalla oikealla puolella näkyy taatusti soodakattilan rakennus jonka katolla olen itsekin päässyt yläasteen tutustumiskäynnillä käymään. Alhaalla jäi mieleen pitkä odotus, en muista miksi mutta vahva veikkaus on että oppaiden piti saada valvomosta käsiin oikea ihminen että oppilasryhmän katolle meno saatiin ilmoitettua, ko. osasto kun on yksi tehtaan vaarallisimmista.
Vasemman puolimmainen rakennus on sekin kattilarakennus mutta mikä, siitä en ole varma. Toinen soodakattila (Kaukopäässä on kaksi jotka palvelevat myös Tainionkosken tehdasta) tai kuorikattila ovat vahvimmat veikkaukset, tehtaalla on niiden lisäksi myös apukattiloita.
Kuorikattilan toiminta on helppo ymmärtää, se luonnollisesti polttaa puun kuoren joka tulee kuorinnassa ennen puun haketusta. Sen sijaan soodakattila on vähän vaikeampi, sellun keitossa on tavoitteena että sellu jää jäljelle mutta muut aineet liuotetaan höyryllä keittämällä keittolipeään, keittolipeä haihdutetaan voimalaitoksen tuottamalla höyryllä polttokelpoiseksi ja siihen liuennut puuaines poltetaan. Polton jälkeen kattilasta tuleva suolasula liuotetaan lipeäksi josta ns. kaustisoinnissa tehdään taas keittolipeää ja kierto jatkuu. Lipeää ja sen sisältämää puuainesta poltettaessa tuleva lämpö muutetaan höyryksi jolla pyöritetään, yhdessä muiden kattiloiden tuottamien höyryjen kanssa, turbiineja/generaattoreita ja turbiinien väliotoista otetaan vastapainehöyryä sellun valmistukseen sekä mm. kartonkikoneille ja muille osastoille.
Etualalla näkyvän kytkinkentän ja kattiloiden välissä on melkoisesti matkaa. Stora Enson Imatran tehtaat ovat kokonaisuutena energiaa ostavia, vaikka sellun tuotannossa tuleekin ylijäämäenergiaa niin muut prosessit kuten kartonkikoneet, CTMP-massalaitos ja päällystyskoneet syövät ylijäämäenergian. Imatra 16.01.2012
Kuvaaja: Mikko Koho

26.01.2012 01:49 <Mikko Koho> Youtube ja ulkomaiset pätkät valottavat hieman soodakattilan sielunelämää.
Polttoainetta kattilaan:
http://www.youtube.com/watch?v=QN1Ml8M7U8A
Infrapunakameran kuvaa kattilan pohjalta, käsittääkseni tuossa pedissä tapahtuu lopullinen palaminen ja suolasula valuu pois.
http://www.youtube.com/watch?v=Q5mrn3vl9js
Suolasula ja vesi eivät välttämättä ole parhaita ystäviä hallitsemattomasti kohdatessaan:
http://www.youtube.com/watch?v=tCblLME2A5Q
En tiedä mitä tuossa videossa ollaan tekemässä mutta työturvallisuus voisi olla hieman paremmalla tasolla:
http://www.youtube.com/watch?v=kNhxfwn1i1w
22.10.2021 17:05 <Mikko Koho> Lipeäsuuttimen ja sularännien puhdistusta. Videon äänimaisema tuo mieleen sanonnan "vesihiisi sihisi hississä"..

https://youtu.be/ESu98nnK2yk
26.04.2022 23:24 <Jouko> Tuossa filmiä kun laitetaan tuli kattilaan hiilivoimalaitoksessa, ilmeisesti öljyllä sytytetään: https://m.youtube.com/watch?v=Y0B_UH_Ltqs Igniter And Flame Inside Boiler - Thermal Power Plant (Furnace Start Firing)

Hiilipölyn syöttö kattilaan, sisäkuvaa: https://m.youtube.com/watch?v=wHMtwixo1n8 coal fired boiler burners.AVI

Kattilan pohjalta palotapahtumaa kuvattuna, mielenkiintoinen kuvakulma tämäkin: https://m.youtube.com/watch?v=wySZl6JIwQw Inside a Coal Fired Boiler
